| 是否进口：否 | 产地：德国 | 加工定制：否 |
| 品牌：Siemens/西门子 | 型号：6ES7416-2XN05 | 订货号：6ES7416-2XN05 |
| 货号：6ES7416-2XN05 | 工作电压：220V | 输出频率：1kHz |
| 产品认证：以型号为准 | 是否跨境货源：否 |

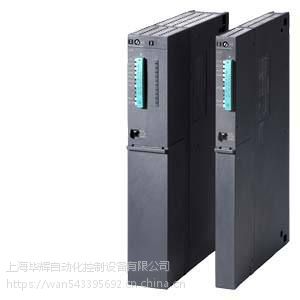

西门子6ES7416-2XN05-0AB0 SIMATIC S7-400 控制器 西门子6ES7416-2XN05-0AB0 SIMATIC S7-400 控制器
上海毕辉自动化控制设备有限公司
联 系 人 ： 万正毛(销售工程师）
手 机 ：15800463785 微 543395692
电 话 ： 021-37620205
传 真 ： 021-37620205
工 作 (Q Q) : 543395692
邮箱（Email）：wan543395692@qq.com
本公司只销售西门子原装正品，享受西门子免费一年保修！
| CPU 414-3DP： 2.8MB（1.4MB代码，1.4MB数据)，位处理速度45ns，集成接口：1. MPI/DP, 2. PROFIBUS DP, 3. 可扩展的IF964-DP(IF1)接口 |
扩展模块 EM 订货号
EM DI08 数字量输入模块，8 x 24 V DC 输入6ES7 288-2DE08-0AA0
EM DR08 数字量输出模块，8 x 继电器输出6ES7 288-2DR08-0AA0
EM DT08 数字量输出模块，8 x 24 V DC 输出6ES7 288-2DT08-0AA0
EM DR16 数字量输入/输出模块，8 x 24 V DC 输入/8 x 继电器输出6ES7 288-2DR16-0AA0
EM DR32 数字量输入/输出模块，16×24 V DC 输入/16 x 继电器输出6ES7 288-2DR32-0AA0
EM DT16 数字量输入/输出模块，8 x 24 V DC 输入/8 x 24 V DC 输出6ES7 288-2DT16-0AA0
EM DT32 数字量输入/输出模块，16 x 24 V DC 输入/16 x 24 V DC 输出6ES7 288-2DT32-0AA0
EM AE04 模拟量输入模块，4 输入6ES7 288-3AE04-0AA0
EM AE08 模拟量输入模块，8输入6ES7 288-3AE08-0AA0
EM AQ02 模拟量输出模块，2 输出6ES7 288-3AQ02-0AA0
EM AQ04 模拟量输出模块，4输出6ES7 288-3AQ04-0AA0
EM AM03 模拟量输入/输出模块，2输入/1输出6ES7 288-3AM03-0AA0
EM AM06 模拟量输入/输出模块，4 输入/2 输出6ES7 288-3AM06-0AA0
EM AR02 热电阻输入模块，2 通道6ES7 288-3AR02-0AA0
EM AR04 热电阻输入模块，4输入6ES7 288-3AR04-0AA0
EM AT04 热电偶输入模块，4通道6ES7 288-3AT04-0AA0
EM DP01 PROFIBUS-DP从站模块6ES7 288-7DP01-0AA0
信号板 SB 订货号
SB CM01 通信信号板，RS485/RS232 6ES7 288-5CM01-0AA0
SB DT04 数字量扩展信号板，2 x 24 V DC 输入/2 x 24 V DC 输出 6ES7 288-5DT04-0AA0
SB AE01 模拟量扩展信号板，1×12位模拟量输入6ES7 288-***E01-0AA0
SB AQ01 模拟量扩展信号板，1 x 12 位模拟量输出6ES7 288-***Q01-0AA0
SB BA01 电池信号板，支持 CR1025 纽扣电池（电池单独购买） 6ES7 288-5BA01-0AA0
附件订货号
PM207 S7-200 SMART 配套电源，24 V DC/3 A 6ES7 288-0CD10-0AA0
PM207 S7-200 SMART 配套电源，24 V DC/5 A 6ES7 288-0ED10-0AA0
CSM1277 以太网交换机，4 端口6GK7 277-1AA00-0AA0
SCALANCE XB005 以太网交换机，5端口6GK5 005-0BA00-1AB2
SIMATIC HMI 订货数据
HMI 面板 订货号
Smart 700 IE V3 ***SMART LINE触摸屏，7寸，64K色，集成以太网口，USB2.0 host接口，RTC，归档记录功能6AV6 648-0CC11-3AX0
Smart 1000 IE V3 ***SMART LINE触摸屏，10.2寸，64K色，集成以太网口，USB2.0 host接口，RTC，归档记录功能6AV6 648-0CE11-3AX0
Smart 700 IE SMART LINE触摸屏，7寸，64K色，集成以太网口6AV6 648-0BC11-3AX0
Smart 1000 IE SMART LINE触摸屏，10.2寸，64K色，集成以太网口6AV6 648-0BE11-3AX0
TD400C 蓝色背光LCD，4行文本显示器，可自定义前面板6AV6 640-0AA00-0AX
西门子与客户携手,让关键所在,逐一实现
联 系 人： 万正毛 24小时联系手机： 15800463785
直线销售 电 话：021-37620205 在 线 商 务 QQ： 543395692
3 英寸至 15 英寸理想的入门级系列，用于操作和监控紧凑型机器和系统
由于使用像素图形显示屏，可以清晰地显示过程
使用触摸屏和触觉功能键实现直观的操作
配备所有必需的基本功能，如警报记录、配方管理、绘图、矢量图形和语言切换
通过集成的以太网接口或带有 RS485/422 的单独版本可以简单地连接到控制器
全集成自动化 (TIA) 的集成组件：
提高生产率，最小化工程费用，减少生存周期成本
由于采用垂直组态（4" 和 6" 设备），即使在安装空间受***也可使用
缩短组态和调试时间
由于免维护型设计和背光显示器使用寿命较长，维修十分方便
由于具有输入/输出字段、矢量图形、趋势曲线、条形图、文本和位图等要素，可以简单、轻松地显示过程值
图片库，带有现成的图形对象
可全球使用：
可组态 32 种语言（包括亚洲和西里尔字符集）
在线可在多达 5 种语言间切换
相关语言文本和图形
SIMATIC HMI 基本面板与面板和多功能面板产品系列的现有触摸设备安装兼容。
KP300 基本型单色 PN
3.6" FSTN 像素图形，单色
1 个以太网接口（TCP/IP、PROFINET）
触控设备，配备10个功能键和10个系统键。
Text Displays (TD 100C, TD 200/TD 200C, TD 400C) 和 OP 73 、 OP 73micro的创新后继产品。
KTP400 Basic 单色 PN
3.8" STN，单色
1 个以太网接口（TCP/IP、PROFINET）
触摸屏和 4 个触觉功能键
KTP600 Basic 单色 PN
5.7" STN，单色
1 个以太网接口（TCP/IP、PROFINET）
触摸屏和 6 个触觉功能键
TP 177micro//TP 177A 创新的后续产品
KTP600 基本型彩色 PN 或 DP
5.7" TFT，256 色
1 个以太网接口（TCP/IP、PROFINET）或
1 个 RS 485/422 接口（MPI，PROFIBUS DP；单独版本）
触摸屏和 6 个触觉功能键
TP 177micro//TP 177A 创新的后续产品
KTP1000 基本型彩色 PN 或 DP
10.4" TFT，256 色
以太网接口 (TCP/IP, PROFINET) 或
1 个 RS 485/422 接口（MPI，PROFIBUS DP；单独版本）
触摸屏和 8 个触觉功能键
TP1500 Basic 彩色 PN
15.0" TFT，256 色
1 个以太网接口（TCP/IP、PROFINET）
触摸屏
S7-200系列 PLC的数据存储器寻址
在S7-200PLC中所处理数据有三种，即常数、数据存贮器中的数据和数据对象中的数据。
1．常数及类型
在S7-200的指令中可以使用字节、字、双字类型的常数，常数的类型可***为十进制、
十六进制（6#7AB4）、二进制（2#10001100）或ASCII字符（‘SIMATIC’）。PLC不支持数据类型的处理和检查，因此在有些指令隐含规定字符类型的条件下，必须注意输入数据的格式。
2．数据存贮器的寻址
（1）数据地址的一般格式 数据地址一般由二个部分组成，格式为：Aal.a2。其中：A区域代码（I，Q，M，SM，V），al字节首址，a2位地址（0~7）。例如I10.1表示该数据在I存储区10号地址的***位。
（2）数据类型符的使用 在使用以字节、字或双字类型的数据时，除非所用指令已隐含有规定的类型外，一般都应使用数据类型符来指明所取数据的类型。数据类型符共有三个，即B（字节），W（字）和D（双字），它的位置应紧跟在数据区域地址符后面。例如对变量存贮器有VBl00、VW100、VDl00。同一个地址，在使用不同的数据类型后，所取出数据占用的内存量是不同的。
3．数据对象的寻址
数据对象的地址基本格式为：An，其中A为该数据对象所在的区域地址。A共有6种：T（定时器），C（计数器），HC（高速计数器），AC（累加器），AIW（模拟量输入），AQW（模拟量输出）。
S7-200 CPU存储器范围和特性如表4-17所示。
表4-17 S7-200 CPU存储器范围和特性表
S7-200系列 PLC的存储器空间
S7-200 PLC的存储器空间大致分为三个空间，即程序空间、数据空间和参数空间。
1．程序空间
该空间主要用于存放用户应用程序，程序空间容量在不同的CPU中是不同的。另外CPU中的RAM区与内置EEPROM上都有程序存储器，但它们互为映像，且空间大小一样。
2．数据空间
该空间的主要部分用于存放工作数据称为数据存储器，另外有一部分作寄存器使用称为数据对象。
（1）数据存储器 它包括变量存储器（V），输入信号缓存区（输入映象存储器I），输出信号缓冲区（输出映象存储区Q），内部标志位存储器（M）又称内部辅助继电器，特殊标志位存储器（SM）。除特殊标志位外，其他部分都能以位、字节、和双字的格式自由读取或写入。
变量存储器（V）是保存程序执行过程中控制逻辑操作的中间结果，所有的V存储器都可以存储在***存储器区内，其内容可在与EEPROM或编程设备双向传送。
输入映象存储器（I）是以字节为单位的寄存器，它的每一位对应于一个数字量输入结点。在每个扫描周期开始，PLC依次对各个输入结点采样，并把采样结果送入输入映象存储器。PLC在执行用户程序过程中，不再理会输入结点的状态，它所处理的数据为输入映象存储器中的值。
输出映象存储器（Q）是以字节为单位的寄存器，它的每一位对应于一个数字输出量结点。PLC在执行用户程序的过程中，并不把输出信号随时送到输出结点，而是送到输出映象存储器，只有到了每个扫描周期的末尾，才将输出映象寄存器的输出信号几乎同时送到各输出结点。使用映象寄存器优点：①同步地在扫描周期开始采样所有输入点，并在扫描的执行阶段冻结所有输入值；②在程序执行完后再从映象寄存器刷新所有输出点，使被控系统能获得更好稳定性；⑧存取映象寄存器的速度高于存取I/O速度，使程序执行的更快；④I/O点只能以位为单位存取，但映象寄存器则能以位、字节、双字进行存取。因此，映象寄存器提供了更高的灵活性。另外对控制系统中个别I/O点要求实时性较高的情况下，可用直接I/O指令直接存取输入/输出点。
内部标志位（M）又称内部线圈（内部继电器等），它一般以位为单位使用，但也能以字、双字为单位使用。内部标志位容量根据CPU型号不同而不同。
特殊标志位（SM）用来存储系统的状态变量和有关控制信息，特殊标志位分为只读区和可写区，
